Схемы ДТП

Схема места ДТП фиксирует взаимное положение дороги, транспортных средств, следов, ориентиров и других объектов. Она полезна только тогда, когда обозначения и размеры позволяют восстановить положение на местности и сопоставить его с фотографиями, видео, повреждениями и иными материалами. Красивое изображение без проверяемой привязки не заменяет исходные измерения.

Раздел объединяет определения схемы и координатной привязки, методику чтения документа, проверку первичных материалов и порядок оформления замечаний. Он не предлагает дорисовывать отсутствующие сведения: поздняя реконструкция должна быть отделена от схемы, составленной при оформлении происшествия.

Что содержит проверяемая схема

Словарная статья «Схема места ДТП» объясняет назначение документа и его основные элементы. На схеме обозначаются границы проезжей части, направление движения, положение транспортных средств, следы, повреждённые объекты, знаки, разметка и ориентиры — в той мере, в какой они зафиксированы при конкретном происшествии.

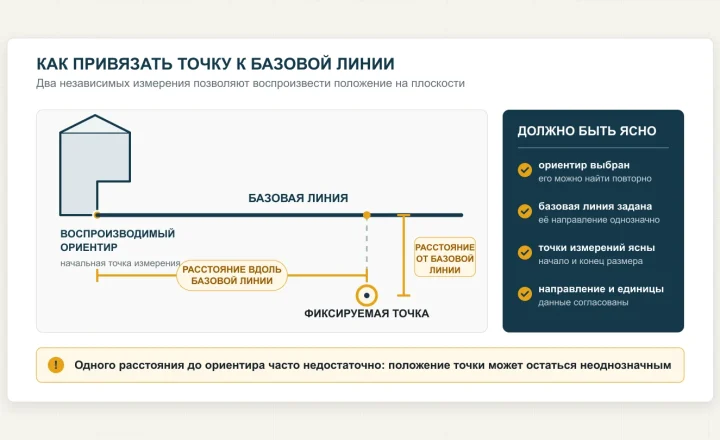

Координатная привязка связывает объект с устойчивыми ориентирами и измеряемыми направлениями. Одного расстояния до произвольной точки обычно недостаточно: положение должно быть воспроизводимо и не зависеть от последующего перемещения автомобиля, осыпи или временного предмета.

Масштаб, условные обозначения и подписи помогают читать документ, но не исправляют отсутствие исходных размеров. Если изображение выполнено условно, по нему нельзя измерять расстояния линейкой как по точному плану.

Как читать и сопоставлять документ

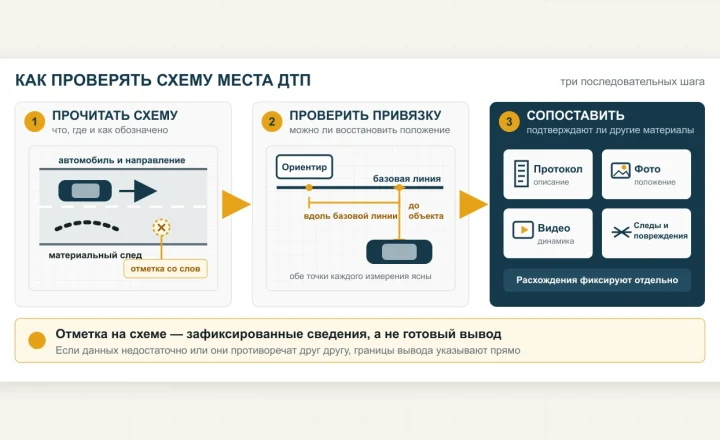

Методика «Как читать и проверять схему ДТП» предлагает сначала определить ориентиры и систему измерений, затем проверить размеры, положения, направления, следы и условные обозначения. После внутренней проверки схема сопоставляется с обзорными фотографиями, видеозаписями, повреждениями и протоколами.

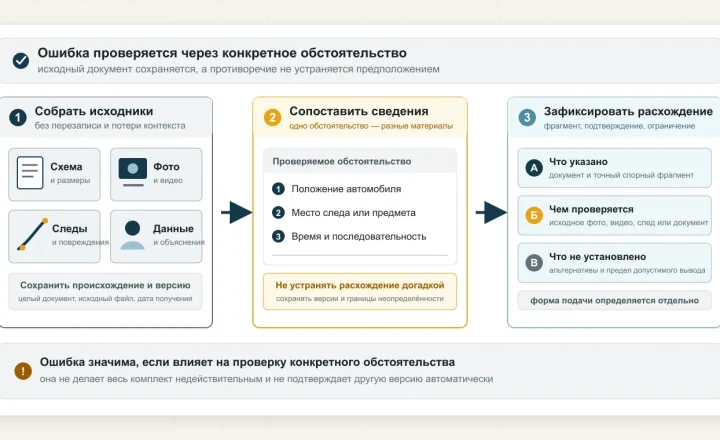

Статья о проверке первичных материалов получила дополнительную связь с этим кластером. Она помогает оценить комплектность, происхождение файлов, подписи, временную последовательность и согласованность схемы с другими источниками. Её основной интент и URL не изменены.

Противоречие между схемой и фотографией не устраняется автоматическим выбором одного документа. Проверяются условия фиксации, направление съёмки, момент создания, точность измерения и возможность того, что материалы отражают разные стадии после столкновения.

Подпись участника подтверждает факт ознакомления в пределах установленной процедуры, но сама по себе не устраняет объективное расхождение и не превращает неточный размер в достоверный. Содержание замечаний и обстоятельства подписания оцениваются вместе с документом.

Что делать с найденным расхождением

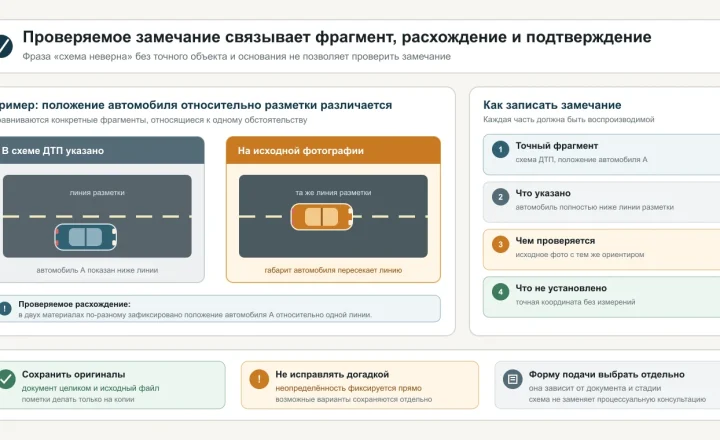

Методика фиксации замечаний и расхождений также связана с разделом схем. Полезное замечание называет документ, точный размер, координату, подпись или обозначение, отдельно описывает указанное и предполагаемое положение и приводит проверяемое подтверждение.

Исходную схему нельзя перезаписывать исправленной версией. Новая разметка, поясняющий план или реконструкция хранятся отдельно с указанием происхождения и допущений. Если достоверное положение восстановить невозможно, сохраняются альтернативные варианты и ограничение вывода.

Наличие ошибки не определяет автоматически механизм ДТП, нарушение или виновность. Значение имеет влияние конкретного расхождения на траектории, место столкновения, видимость, расстояния и временную последовательность. Хаб помогает организовать проверку документа, но вывод по происшествию строится по совокупности доказательств.
